磁滞制动器

磁滞制动器

产品名称:AHB系列气冷式磁滞制动器

AHB系列气冷式磁滞制动器具有安装底座和端子排接线,易于集成。当扭矩控制和扭矩测量必须在较大功率下执行,AHB系列磁滞式制动器是合适之选。贯穿制动器内部的管道使压缩空气冷却发挥作用,能提供出色的散热效果。这个设计允许最大持续工作的额定功率为3000 W(5300 W为间歇工作)。
  • 产品详情

概述

磁滞制动器是一种优越的扭矩,张力控制部件。它利用磁滞原理,通过控制输入的励磁电流,产生一定的扭矩。控制电流和输出扭矩有较好的 线性关系。它能提供光滑、无级可调、与转速无关的转矩控制。除了轴承以外,系统内无其它摩擦,具有稳定可靠、使用转速高、噪音小使用寿命长、维护成本低等优点。



结构特征

磁滞制动器由转子和定子磁极两大部分组成。转子由特殊的磁滞材料制成,定子磁极中有一定的间隙,转子在间隙中转动。当线圈通电时,间隙中产生磁场,使转子产生磁滞效应。当磁滞转子在外力作用下克服磁 滞力转动时,产生额定的扭矩。扭矩仅与激磁电流大小有关,与转速无关,实现非接触的扭矩传输。



特点

励磁电流与输出转矩基本成比例关系,传送转矩在额定值的5-100%范围内可以控制,小电流可以控制输出较大的转矩。 无论滑转速度的变化如何,其传送的转矩能基本保持不变。能够在容许的滑差功率下连续滑转,除轴承外没有其他磨损件。无接触式转矩传递, 运转平滑,转速范围大,免维护,使用寿命长。



型号定义





残余磁力



当励磁电流突然改变为低于初始值的50%且没有转动转子时会产生的残余磁力,运转时会使扭矩出现波动。有效的避免扭矩波动的方法有:

1.手动分别转动定子和转子的同时逐渐降低励磁电流;

2.在设备运行停机前逐渐降低励磁电流;

3.在设备运行停机前断开低励磁电流(定子和转子之间的相对转速在100RPM以上)。



换算方法



张力与力矩关系:M= F·R
F:张力N (牛顿)
R:材料卷筒半径m (米)
M:力矩N·m (牛·米)
在有关卷线加工的地方,常常需要用到张力控制,此时的线材、带材上的实际张力,即由以上公式确定。
滑差功率:P= M·n/9.55=F·V
P:滑差功率 w (瓦)
n:实际滑差rpm (转/分)
M:传递扭矩N·m(牛.米)
F:张力N (牛顿)
V:皮带速度m/s (米/秒)
磁滞制动器工作过程中,消耗功率做功,转化为热量。具有额定的容许滑差功率。超过则会因过热而损伤器件。

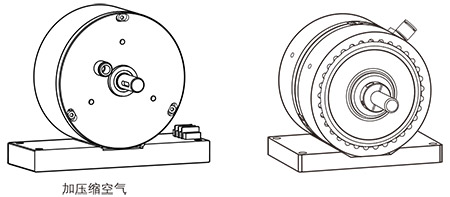

  AHB系列气冷式磁滞制动器:

  以标准型磁滞制动器为基础,在其上加入气冷装置。当制动器长时间工作时,会使其温度急剧升高,气冷式磁滞制动器可在 较高滑差功率下长时间连续运转。



AHB系列规格表



型号

Model

额定扭矩

Minimum torque at rated current

额定电流

Rated current

电压

Voltage

线圈电阻 (于 25°C ± 10%)

Resistance at 25°C±10%

额定滑差功率K

in etic power

惯性矩

External inertia

最高转速

Max speed

重量

Weight

加压缩空气

With air supply(Kpa)

不加压缩空气

With air supply

5分钟

5 min

持续

Continuous

5分钟

5 min

持续

Continuous

kg·cm mA VDC Ω watts watts watts watts kg·cm² rpm kg
不带底座 AHB-202 2 200 24 120 200 200 75 20 6.8 x 10² 25000 0.5
AHB-502 5 393 24 61 400 400 120 35 1.8 x 10-¹ 25000 1.35
AHB-103 10 400 24 60 800 800 320 80 1.1 x 100 25000 1.8
AHB-203 20 315 24 76 1000 800 460 115 3.2 x 100 25000 3.5
AHB-303 30 750 24 32 1300 1300 680 165 6.8 x 100 20000 5.2
AHB-503 50 750 24 32 2300 2000 1000 200 1.3 x 10¹ 15000 9.6
AHB-114 100 1200 24 20 2000 1500 1200 350 5.6 x 10¹ 10000 17
带底座   N·m mA VDC Ω watts watts watts watts kg·cm² rpm kg
AHB-1 1 400 24 60 1200 1200 320 80 8.7 x 10-¹ 25000 2.1
AHB-1.5 2 315 24 76 1300 1300 460 115 2.7 x 100 25000 3.8
AHB-3 3 750 24 32 1800 1800 680 165 6.8 x 100 20000 5.7
AHB-5 5 750 24 32 2500 2300 1000 200 1.31 x 10¹ 15000 10
AHB-6 6 1500 24 16 3000 2800 1400 225 1.38 x 10-¹ 20000 11
AHB-10 10 1500 24 16 3800 3500 1800 280 2.62 x 10¹ 12000 20.6
AHB-11 11 1200 24 20 2800 2500 1200 350 5.60 x10¹ 10000 20.2
AHB-12 12 1200 24 20 2800 2500 1200 350 5.60 x10¹ 12000 23
AHB-24 24 2400 24 10 5300 3000 4000 450 1.12 x 10² 10000 46

备注:加压缩空气空气冷却设备需用户警,提供的空气必须清洁、干燥。



AHB系列尺寸表



A B C D E F G H I J K L M φO φP φQ a b c d e
165 150 80 19 105 85 10 75 106 49.5 27.7 20 6 138 15 8.3 20 5 6 12 17
220 200 100 25 145 125 10 105 145 59.8 38 20 6 158 17 8.3 20 5 6 14 20
270 250 120 25 143 125 9 125 153 79.5 47.1 25 12.5 226 25 8.3 25 8 12.5 21 28

备注:HB-603/HB-104/HB-244结构尺寸同AHB-6/AHB-10/AHB-24.





典型应用

用于电机、小型内燃机、齿轮箱和其它旋转装置的寿命试验模拟负载

为高速自动绕线机提供精确的张力控制

为线材被动放卷提供恒张力控制




用于变压器和线圈的绕制过程中对张力的精确控制

为纸张、薄膜、胶带等分条机械提供精确的张力控制

应用于排线生产等多卷轴张力的控制系统




应用于运动机构的制动和承载

应用于绳索、线缆生产等多卷轴张力的控制

收卷与放卷
