磁滞制动器

磁滞制动器

产品名称:MHB系列匹配式磁滞制动器

MHB系列匹配式磁滞制动器在预先指定的扭力-电流特定点都是互相匹配的。预设匹配点可以是在额定扭力50%到100%之间的任何一点,每个匹配式刹车器对应于此一预设点的误差均在±1.5%以内。而沿着扭力-电流曲线上的任一点(从 0 扭力至预设扭力匹配点),各刹车器之间的扭力最大偏差不会超过其预设匹配点扭力值的±4%。
  • 产品详情

概述

磁滞制动器是一种优越的扭矩,张力控制部件。它利用磁滞原理,通过控制输入的励磁电流,产生一定的扭矩。控制电流和输出扭矩有较好的 线性关系。它能提供光滑、无级可调、与转速无关的转矩控制。除了轴承以外,系统内无其它摩擦,具有稳定可靠、使用转速高、噪音小使用寿命长、维护成本低等优点。

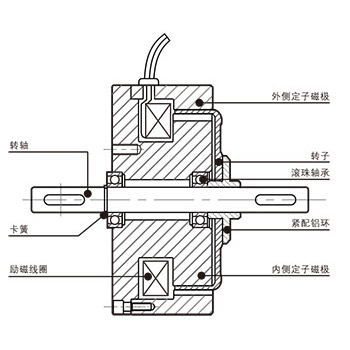

结构特征

磁滞制动器由转子和定子磁极两大部分组成。转子由特殊的磁滞材料制成,定子磁极中有一定的间隙,转子在间隙中转动。当线圈通电时,间隙中产生磁场,使转子产生磁滞效应。当磁滞转子在外力作用下克服磁 滞力转动时,产生额定的扭矩。扭矩仅与激磁电流大小有关,与转速无关,实现非接触的扭矩传输。



特点

励磁电流与输出转矩基本成比例关系,传送转矩在额定值的5-100%范围内可以控制,小电流可以控制输出较大的转矩。 无论滑转速度的变化如何,其传送的转矩能基本保持不变。能够在容许的滑差功率下连续滑转,除轴承外没有其他磨损件。无接触式转矩传递, 运转平滑,转速范围大,免维护,使用寿命长。



型号定义





残余磁力



当励磁电流突然改变为低于初始值的50%且没有转动转子时会产生的残余磁力,运转时会使扭矩出现波动。有效的避免扭矩波动的方法有:

1.手动分别转动定子和转子的同时逐渐降低励磁电流;

2.在设备运行停机前逐渐降低励磁电流;

3.在设备运行停机前断开低励磁电流(定子和转子之间的相对转速在100RPM以上)。



换算方法



张力与力矩关系:M= F·R
F:张力N (牛顿)
R:材料卷筒半径m (米)
M:力矩N·m (牛·米)
在有关卷线加工的地方,常常需要用到张力控制,此时的线材、带材上的实际张力,即由以上公式确定。
滑差功率:P= M·n/9.55=F·V
P:滑差功率 w (瓦)
n:实际滑差rpm (转/分)
M:传递扭矩N·m(牛.米)
F:张力N (牛顿)
V:皮带速度m/s (米/秒)
磁滞制动器工作过程中,消耗功率做功,转化为热量。具有额定的容许滑差功率。超过则会因过热而损伤器件。



MHB系列匹配式磁滞制动器



  在多个电流特定点其扭矩都是相同的,仅使用一套控制系统即 可实现多轴张力控制,其精度高于标准型磁滞制动器。 主要用于多卷纱线、玻纤放卷装置及电缆、绳索等加工机械。



典型应用

用于电机、小型内燃机、齿轮箱和其它旋转装置的寿命试验模拟负载

为高速自动绕线机提供精确的张力控制

为线材被动放卷提供恒张力控制




用于变压器和线圈的绕制过程中对张力的精确控制

为纸张、薄膜、胶带等分条机械提供精确的张力控制

应用于排线生产等多卷轴张力的控制系统




应用于运动机构的制动和承载

应用于绳索、线缆生产等多卷轴张力的控制

收卷与放卷
